Intro : The Hidden Emerald City

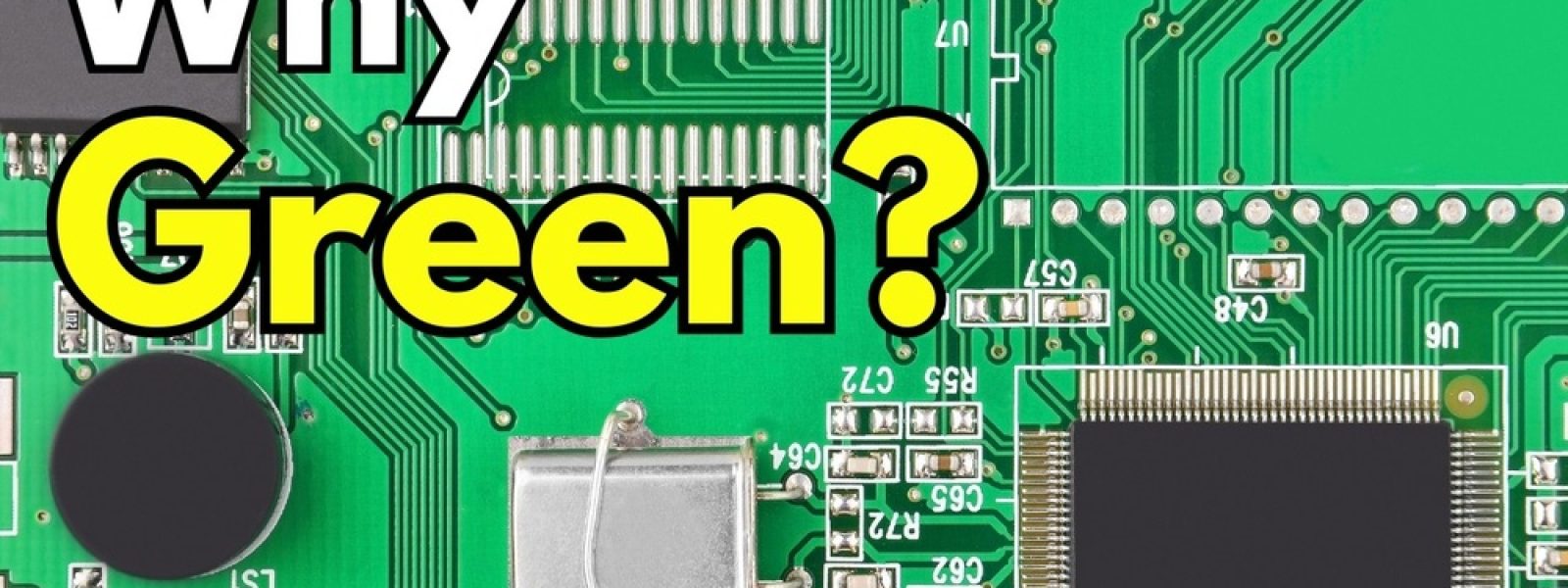

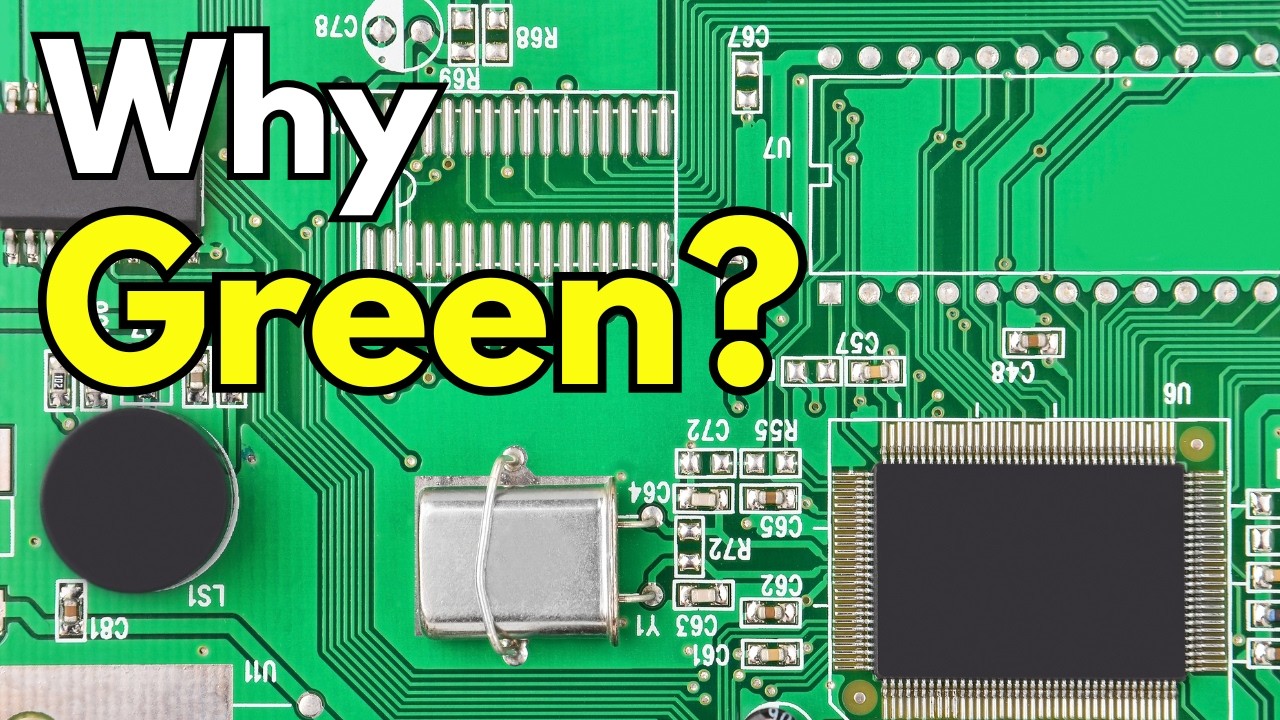

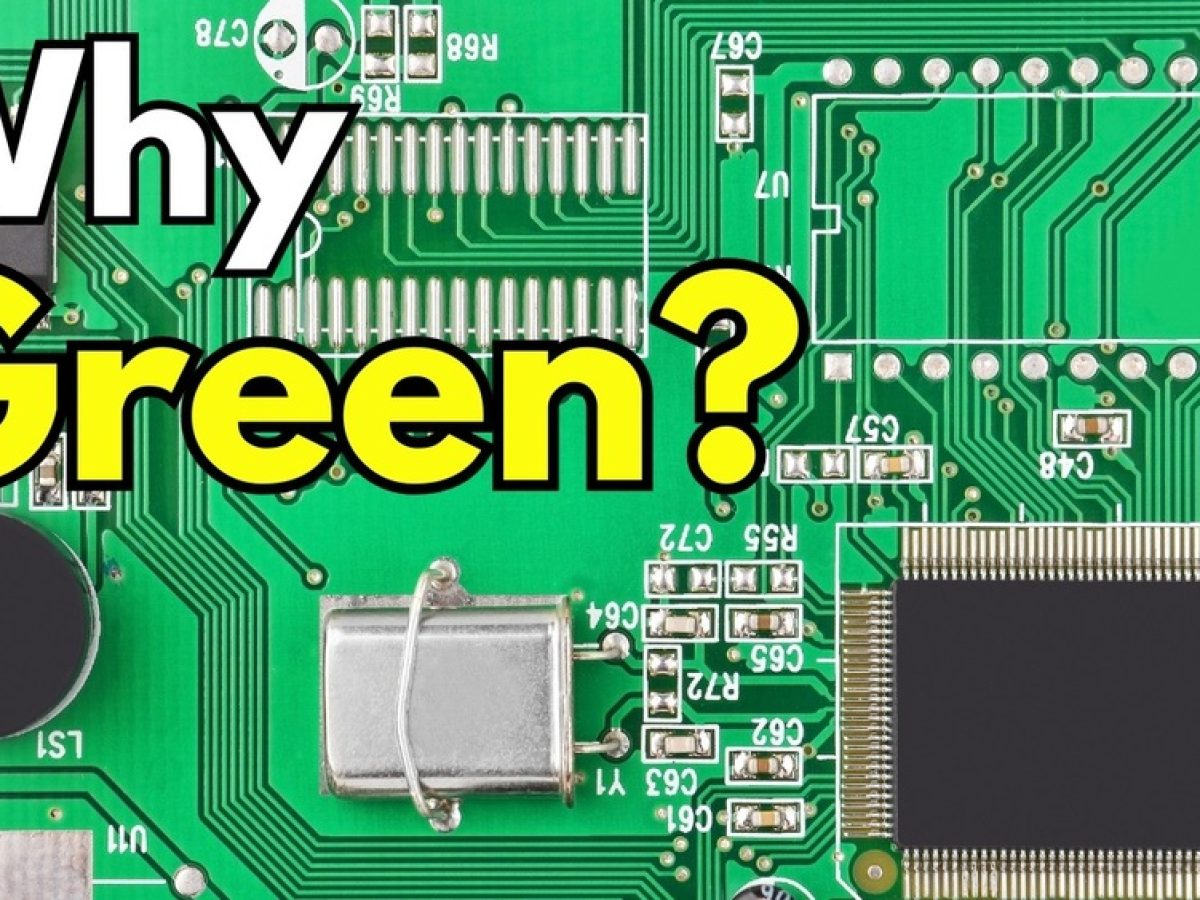

Φανταστείτε οποιαδήποτε ταινία επιστημονικής φαντασίας ή μια εικόνα από το εσωτερικό του παλιού σας επιτραπέζιου υπολογιστή. Αν ανοίξετε ένα τηλεχειριστήριο τηλεόρασης, μια αριθμομηχανή ή ένα smartphone, θα βρείτε το ίδιο πράγμα στον πυρήνα τους : μια τυπωμένη πλακέτα κυκλώματος. Και σχεδόν πάντα, αυτή η πλακέτα είναι πράσινη.
Μια φαινομενικά απλή ερώτηση
- Γιατί οι πλακέτες κυκλωμάτων είναι πράσινες;
- Γιατί δεν είναι κόκκινες, μαύρες ή ακόμα και νέον μπλε;
- Ήταν απλώς μια αισθητική επιλογή κάποιου μηχανικού τη δεκαετία του 1960 που ήθελε τα ηλεκτρονικά να φαίνονται φουτουριστικά;
Καλωσορίσατε στο ταξίδι της απλότητας
Σε αυτό το άρθρο, πρόκειται να “σπάσουμε” τη μηχανή και να απαντήσουμε σε μια ερώτηση που πιθανόν να μην έχετε ποτέ σκεφτεί : γιατί σχεδόν όλες οι πλακέτες κυκλωμάτων είναι πράσινες. Πρόκειται για ένα συναρπαστικό ταξίδι στον κόσμο των απλών πραγμάτων με εκπληκτικές ιστορίες.
Chapter 1 : The Illusion of the Board
Για να λύσουμε το μυστήριο της πράσινης πλακέτας, πρέπει πρώτα να καταρρίψουμε έναν κοινό μύθο. Η ίδια η πλακέτα κυκλώματος δεν είναι πραγματικά πράσινη.
Τι είναι η βάση της πλακέτας;
- Η βάση αποτελείται από ίνες υάλου και εποξική ρητίνη.
- Τα υλικά αυτά έχουν συνήθως χρώμα θαμπό κίτρινο-καφέ ή γκριζωπό-λευκό.
Η “πράσινη” εμφάνιση : Το καμουφλάζ του κυκλώματος
Το πράσινο χρώμα που βλέπετε δεν είναι η βάση, αλλά μια μικροσκοπική επίστρωση προστασίας. Αυτή η επίστρωση ονομάζεται solder mask ή μάσκα κολλήσεως, και είναι μια υγρή φωτοευαίσθητη ρητίνη που ψήνεται πάνω από την πλακέτα.
Η λειτουργία της μάσκας κολλήσεως
- Οι πλακέτες καλύπτονται από εκατοντάδες μικρές, εύθραυστες χαλκοσωληνώσεις.
- Μια τυχαία σταγόνα κολλητικής ύλης ή η υγρασία μπορεί να δημιουργήσει γέφυρα ανάμεσα σε λάθος διαδρομές, προκαλώντας βραχυκύκλωμα και καταστροφή της συσκευής.
- Η μάσκα κολλήσεως προστατεύει αυτές τις διαδρομές, αφήνοντας εκτεθειμένα μόνο τα μικρά μεταλλικά pads όπου θα γίνουν οι συνδέσεις.
Γιατί όμως το πράσινο;
Αν και η μάσκα αυτή μπορεί να είναι σε διάφορα χρώματα, το πράσινο έχει επικρατήσει για λόγους που θα αναλυθούν στα επόμενα κεφάλαια.
Chapter 2 : The Military Standard
Η ιστορία του πράσινου χρώματος μας μεταφέρει στη μέση του 20ού αιώνα, κατά τη διάρκεια του Ψυχρού Πολέμου.
Ο ρόλος του στρατού των ΗΠΑ
- Ο στρατός των ΗΠΑ ήταν ο μεγαλύτερος αγοραστής πλακετών κυκλωμάτων εκείνη την εποχή.
- Αναζητούσαν αξιόπιστη τεχνολογία που δεν θα αποτύγχανε κάτω από ακραίες συνθήκες.
Η επιλογή του πράσινου από στρατιωτικές δοκιμές
Οι πρώτες προστατευτικές ρητίνες είχαν φυσικά ένα λασπωμένο πράσινο-καφέ χρώμα. Ο στρατός διεξήγαγε αυστηρές δοκιμές με διάφορες χρωστικές και συνδυασμούς, ανακαλύπτοντας ότι μια συγκεκριμένη απόχρωση πράσινου απέδιδε εξαιρετικά καλά σε αντίξοες συνθήκες.
Η επίδραση στην παραγωγή
- Επειδή ο στρατός αγόραζε εκατομμύρια πλακέτες, τα εργοστάσια προσαρμόστηκαν και τυποποίησαν τις γραμμές παραγωγής για την πράσινη ρητίνη.
- Οι μηχανές ρυθμίστηκαν για το πράσινο, καθιστώντας το το πιο φτηνό και εύκολα διαθέσιμο χρώμα.
- Έτσι, το πράσινο πέρασε και στα καθημερινά ηλεκτρονικά προϊόντα.
Chapter 3 : The Human Element
Εκτός από την ιστορική και τεχνολογική διάσταση, υπάρχει και μια βιολογική εξήγηση για το γιατί το πράσινο επικράτησε.
Η επιθεώρηση των πλακετών παλαιότερα
- Σήμερα, οι πλακέτες ελέγχονται γρήγορα από αυτοματοποιημένες κάμερες και λέιζερ.
- Παλιότερα, κάθε πλακέτα έπρεπε να ελεγχθεί από ανθρώπινο μάτι κάτω από σκληρά φθορίζοντα φώτα.
- Οι εργάτες κοίταζαν εκατοντάδες μικροσκοπικές κολλήσεις αναζητώντας σφάλματα.
Πώς το πράσινο επηρέασε την εργασία
Η επιστήμη διαπίστωσε ότι το ανθρώπινο μάτι είναι ιδιαίτερα ευαίσθητο στο πράσινο φως, καθιστώντας το το πιο ξεκούραστο χρώμα για τον εγκέφαλο. Επιπλέον, το πράσινο παρέχει τέλεια οπτική αντίθεση :
- Οι ασημένιες κολλήσεις ξεχωρίζουν έντονα πάνω στο πράσινο φόντο.
- Το λευκό κείμενο και οι σημάνσεις στην πλακέτα διαβάζονται εύκολα.
Οφέλη στην παραγωγή
- Η χρήση πράσινου μείωσε σημαντικά τα λάθη κατασκευής.
- Βελτίωσε την ταχύτητα και την ακρίβεια της επιθεώρησης από τους ανθρώπους.
- Ενίσχυσε την αξιοπιστία των προϊόντων.
Chapter 4 : Chemical Perfection
Σήμερα, η τεχνολογία επιτρέπει την κατασκευή πλακετών σε οποιοδήποτε χρώμα, ακόμα και σε μαύρο, μπλε ή λευκό για προϊόντα υψηλής ποιότητας.
Γιατί όμως το πράσινο παραμένει κυρίαρχο;
Η απάντηση βρίσκεται στη χημεία και το κόστος παραγωγής.
Πλεονεκτήματα της πράσινης μάσκας κολλήσεως
| Χαρακτηριστικό | Περιγραφή |
|---|---|
| Τελειοποιημένη χημική σύνθεση | Η πράσινη ρητίνη έχει αναπτυχθεί και βελτιωθεί επί δεκαετίες. |
| Ταχύτητα σκλήρυνσης | Σκληραίνει πιο γρήγορα από άλλες ρητίνες. |
| Ακρίβεια | Επιτρέπει την κατασκευή πολύ μικρών κενών μεταξύ των στοιχείων, έως 0,1 mm. |
| Χαμηλός δείκτης αποτυχίας | Άλλα χρώματα όπως κόκκινο ή μπλε δεν μπορούν να φτάσουν την ίδια μικροσκοπική ακρίβεια χωρίς μεγαλύτερα ποσοστά αποτυχίας. |
| Κόστος | Επειδή το πράσινο χρησιμοποιείται παγκοσμίως, είναι η φθηνότερη επιλογή για μαζική παραγωγή. |
Outro : The Beauty of the Standard
Την επόμενη φορά που θα δείτε μια πράσινη πλακέτα κυκλώματος, θα γνωρίζετε ότι δεν πρόκειται για τυχαία επιλογή σχεδιασμού. Είναι ένα τέλειο και εκπληκτικό μείγμα :
- Στρατιωτικής ιστορίας
- Βιολογικής επιστήμης
- Χημικής τελειότητας
Αν σας άρεσε αυτό το ταξίδι στην κρυφή ιστορία των καθημερινών πραγμάτων, μοιραστείτε το με έναν φίλο που έχει περιέργεια και εγγραφείτε στο κανάλι για περισσότερα. Μέχρι την επόμενη φορά, συνεχίστε να αναρωτιέστε για τα απλά πράγματα που μας περιβάλλουν.
