Κάθε ηλεκτρονική συσκευή περιέχει μικροτσίπ που επικοινωνούν μεταξύ τους μέσω μιας χούφτας καλωδίων. Η σωστή επιλογή και υλοποίηση του πρωτοκόλλου επικοινωνίας είναι κρίσιμη, καθώς ένα λάθος μπορεί να οδηγήσει σε απώλεια δεδομένων, δυσλειτουργία συστήματος ή και σε σοβαρές επιπτώσεις, όπως σε ένα αυτοκίνητο. Τα πρωτόκολλα υλικού είναι οι γραπτές και άγραφες γλώσσες αυτής της επικοινωνίας. Η κατανόησή τους επιτρέπει την επιλογή του κατάλληλου εργαλείου για κάθε εργασία και την αποφυγή κοινών σφαλμάτων.

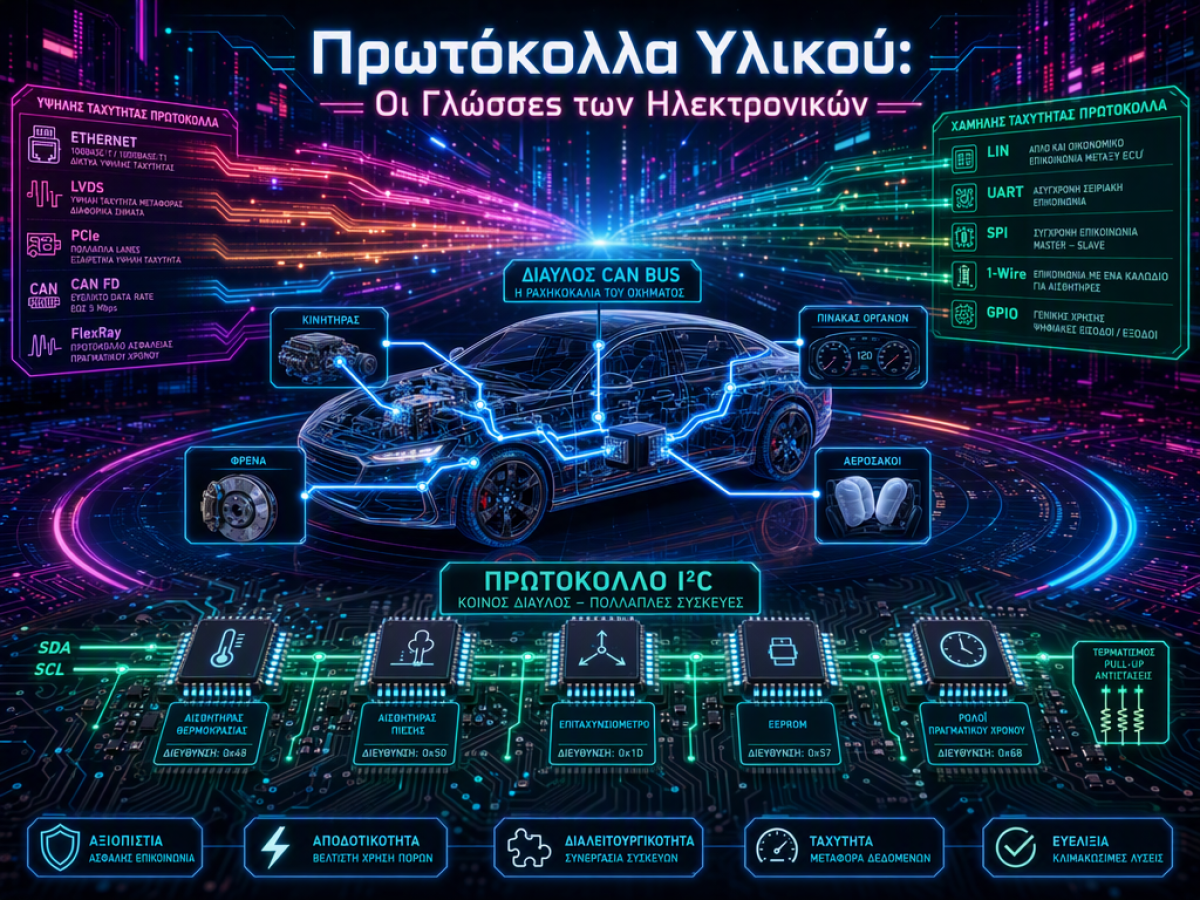

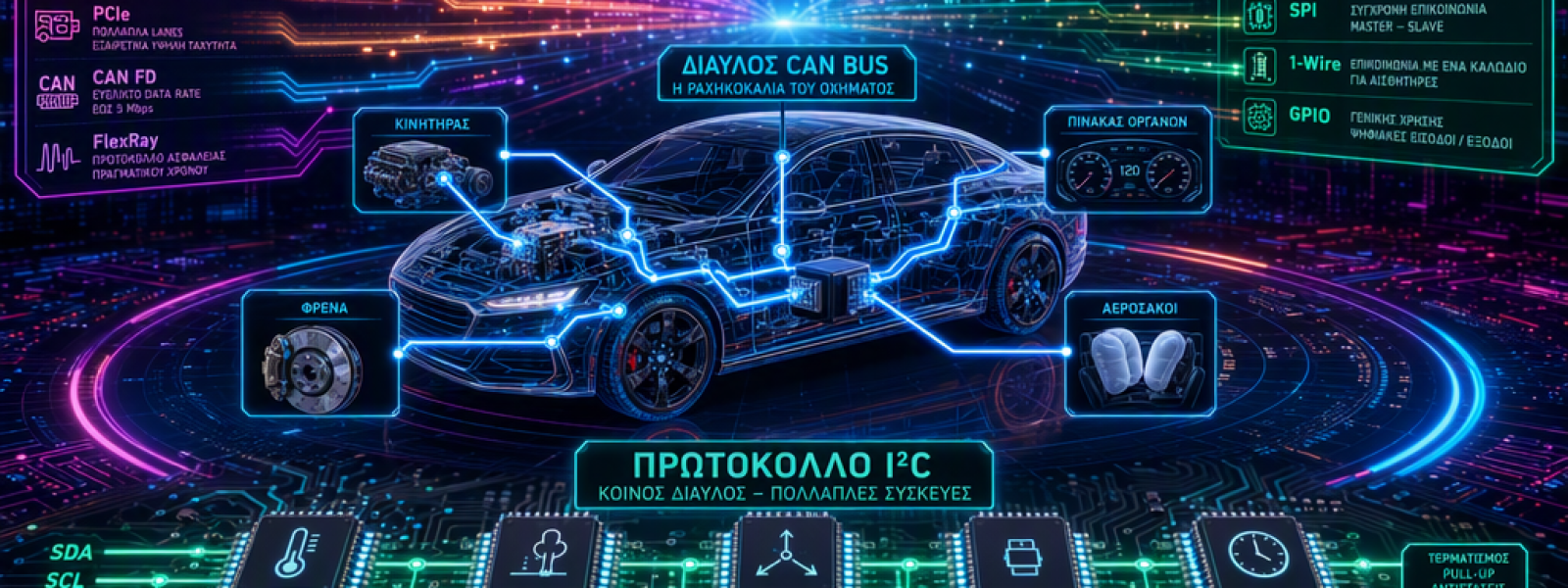

CAN Bus: Η γλώσσα του αυτοκινήτου
Το CAN bus είναι το πρωτόκολλο που συντονίζει δεκάδες υπολογιστές μέσα σε ένα σύγχρονο όχημα, από τον έλεγχο του κινητήρα μέχρι τα αερόσακα. Εφευρέθηκε από την Bosch για να διαχειριστεί αυτή την πολυπλοκότητα με μόνο δύο καλώδια. Το κλειδί του είναι ένα ενσωματωμένο σύστημα προτεραιότητας που επιλύει αμέσως συγκρούσεις όταν δύο μονάδες προσπαθούν να μιλήσουν ταυτόχρονα, χωρίς απώλεια δεδομένων. Η αξιοπιστία του τον καθιστά απαραίτητο για κρίσιμα συστήματα. Ωστόσο, αυτή η ίδια αξιοπιστία έχει εκμεταλλευτεί, καθώς κλέφτες μπορούν να εισάγουν ψεύτικα μηνύματα στο δίκτυο μέσω των ίδιων αυτών καλωδίων για να ξεκλειδώσουν και να ξεκινήσουν ένα αυτοκίνητο.
I²C: Το ομαδικό chat των τσίπ
Το I²C είναι ένα πρωτόκολλο για πλακέτες κυκλωμάτων, όπου πολλά τσίπ συνδέονται σε δύο κοινά καλώδια: ένα για δεδομένα και ένα για ρολόι. Κάθε συσκευή έχει μια μοναδική διεύθυνση και απαντά μόνο όταν καλείται. Αυτό το καθιστά ιδανικό για τη σύνδεση πολλών αισθητήρων, όπως σε έναν σταθμό καιρού. Το κοινό λάθος προκύπτει όταν δύο τσίπ με την ίδια εργοστασιακή διεύθυνση συνδέονται στο ίδιο δίκτυο, προκαλώντας σύγχυση. Η διόρθωση απαιτεί την αλλαγή της διεύθυνσης ενός από αυτά. Το I²C ανταλλάσσει ταχύτητα για ευκολία και ελάχιστη καλωδίωση.
SPI: Η ταχύτερη λύση
Το SPI είναι το πρωτόκολλο για ακραίες ταχύτητες δεδομένων, που ξεπερνά κατά πολύ το I²C. Η ταχύτητα έρχεται με το τίμημα της επιπλέον καλωδίωσης: απαιτεί τέσσερα καλώδια ανά συσκευή, συμπεριλαμβανομένης μιας γραμμής επιλογής τσίπ. Μια κρίσιμη λεπτομέρεια είναι ότι οι δύο γραμμές δεδομένων πρέπει να διασταυρώνονται: η έξοδος της μιας συσκευής συνδέεται στην είσοδο της άλλης. Η λανθασμένη καλωδίωση οδηγεί σε πλήρη αδράνεια χωρίς σαφή σφάλμα. Το SPI χρησιμοποιείται για οθόνες, κάρτες μνήμης και άλλες εφαρμογές που απαιτούν υψηλό ρυθμό μεταφοράς.
UART: Ο πατέρας των πρωτοκόλλων
Το UART είναι το ασύγχρονο πρωτόκολλο που χρησιμεύει ως βάση. Χρησιμοποιεί μόνο δύο καλώδια για αποστολή και λήψη, χωρίς κοινό ρολόι. Και οι δύο πλευρές πρέπει να συμφωνήσουν εκ των προτέρων σε ένα ρυθμό μετάδοσης, την ταχύτητα baud. Είναι απλό και ευρέως χρησιμοποιούμενο, από πλακέτες Arduino έως μονάδες GPS. Το χαρακτηριστικό σφάλμα είναι η ρύθμιση διαφορετικής ταχύτητας baud στις δύο πλευρές, που προκαλεί την εμφάνιση ακαταλαβίστων χαρακτήρων. Η απλότητά το το κάνει ιδανικό για άμεση επικοινωνία μεταξύ δύο συσκευών.
RS-232: Το ανθεκτικό παλιό στέλεχος
Το RS-232 δεν είναι διαφορετικό πρωτόκολλο από το UART, αλλά το ηλεκτρικό πρότυπο που το υλοποιεί. Καθορίζει υψηλές τάσεις (έως ±12V) για να αντιμετωπίσει τον θόρυβο σε μεγάλα μήκη καλωδίου. Ενσαρκώνεται στο γνωστό σύνδεσμο DB9 και παραμένει ζωντανό σε server rooms, βιομηχανικό εξοπλισμό και ιατρικές συσκευές για βασική διαμόρφωση. Είναι κρίσιμο να μην συνδεθεί απευθείας σε μοντέρνα τσίπ λογικής 3.3V, καθώς οι υψηλές τάσεις του μπορούν να τα καταστρέψουν.
RS-485: Ο βιομηχανικός στύλος
Ως διάδοχος του RS-232, το RS-485 χρησιμοποιεί μια έξυπνη τεχνική για την καταπολέμηση του θορύβου: στέλνει το σήμα σε δύο συνεχιζόμενα καλώδια και διαβάζει τη διαφορά τάσης μεταξύ τους. Ο θόρυβος επηρεάζει και τα δύο καλώδια εξίσου, αλληλοακυρώνοντας. Αυτό του δίνει τεράστια εμβέλεια και επιτρέπει σε δεκάδες συσκευές να μοιράζονται το ίδιο δίκτυο, κάνοντάς το ιδανικό για βιομηχανικά περιβάλλοντα. Μια βασική προϋπόθεση για σταθερή λειτουργία είναι η τοποθέτηση μιας αντίστασης τερματισμού 120Ω σε κάθε άκρο του δικτύου.
One-Wire: Η απόλυτη απλότητα
Το πρωτόκολλο One-Wire κάνει το απίθανο: χρησιμοποιεί ένα μόνο καλώδι για τροφοδοσία και μεταφορά δεδομένων. Κάθε συσκευή έχει ένα μοναδικό 64-bit ID εγκεκολαμμένο από το εργοστάσιο, επιτρέποντας στον ελεγκτή να τις διακρίνει. Είναι αργό αλλά ανυπέρβλητο σε εφαρμογές όπου η ελάχιστη δυνατή καλωδίωση είναι κριτήριο, όπως σε αισθητήρες θερμοκρασίας DS18B20. Η ευαισθησία του σε χρονισμούς και θόρυβο σε μεγάλα μήκη καλωδίου είναι η κύρια προκλήματά του.
Πώς να επιλέξετε το σωστό πρωτόκολλο
Η επιλογή μπορεί να απλοποιηθεί απαντώντας σε δύο ερωτήσεις. Πρώτον, υπάρχει κοινό ρολόι; Για ταχύτητα και συγχρονισμό επιλέγετε SPI ή I²C. Για απλότητα χωρίς ρολόι, επιλέγετε UART. Δεύτερον, ποια είναι η απόσταση και ο αριθμός των συσκευών; Για επιταχυντές σε πλακέτα, SPI. Για πολλούς αισθητήρες με ελάχιστη καλωδίωση, I²C. Για άμεση σύνδεση δύο τσίπ, UART. Για μεγάλες αποστάσεις και θορυβώδη περιβάλλοντα, RS-485 ή CAN. Το One-Wire είναι για απόλυτη ελαχιστοποίηση καλωδίωσης. Κανένα πρωτόκολλο δεν είναι το καλύτερο σε όλα.
Η φυσική σύνδεση δεν εγγυάται επικοινωνία. Η ταύτιση των υποδοχών δεν σημαίνει ταύτιση ρυθμού baud, μια κοινή διεύθυνση δεν είναι μοναδική και το ταχύτερο πρωτόκολλο στο χαρτί μπορεί να είναι το λιγότερο κατάλληλο για την εργασία.
